DSP POWERED STUDIO MONITOR KONTROL
Audiophiler 2.2 Studio Monitor Controller mit integriertem DSP/DIRAC Live für bis zu 4 Lautsprecher-Paare und professionellen I/O´s
Funktion / Features
DSP: integrierter digitaler Signalprozessor für Raum-Korrektur, digitale Frequenzweiche, EQ, Delay (miniDSP DDRC-24)
Konfiguration/Einmess-Vorgang mittels Windows/MacOS-Software (Getting Started)
VOLUME: 4fach analoge Laustärke-Regelung (VCA) nach! dem DSP, einstellbarer Regelbereich (Trimmer inside), zusätzliches Subwoofer-Volume
INPUT: bis zu 4 wählbare analoge Stereo-Signalquellen (DSUB/balanced, optional: Cinch/unbalanced), Input Levels konfigurierbar
OUTPUT/SPEAKER: bis zu 4 Lautsprecherpaare (balanced) oder 3 Lautsprecherpaare+Subwoofer
Output-Level für jeden einzelnen Ausgang separat einstellbar (Trimmer inside)
PHONES: HighEnd Kophhörer-Verstärker (TPA6120)
FUNKTIONEN:
- Mute – Stummschaltung
- Mono – Mono Summe / L+R -6dB
- Side – Differenz / L-R mono oder l=L-R / r=R-L (Jumper inside)
- Phase – 180deg Phasendrehung rechts
- Mute.L / Mute.R – Stummschaltung einzeln
- Swap L/R – Kanalwechsel L=R / R=L
- bypass DSP – Digitalteil komplett umgehen (zero-latency-function: für timing-kritische Anwendung/Recording im Regieraum und dergleichen)
- Dim – einstellbare Lautstärke-Absenkung
- Reference – einstellbare Referenz-Lautstärke (Trimmer inside)
VARIANTEN: verschiedene Varianten und Designs lieferbar-> siehe Tabelle / unten
Anwendung 2.0 – stereo
Optimierung/Linearisierung der Abhörsituation durch “Korrektur der Raumakustik/Reflexionen” mittels integrierter digitaler “RoomCorrection”
Für jede Art von Audio-Arbeitsplatz: Radio- und Musikproduktion, Schnittplätze, Sendestudios, Tonstudios, TV-Produktion usw.
Höre wie die Musik WIRKLICH klingt!
Anwendung 2.1 | 2.2 – stereo & subwoofer
Professionelle Subwoofer-Integration mit digitaler Frequenzweiche, Delay-Lines und “RoomCorrection”
Für moderne Musikproduktion: Recording-/Mixing-/Mastering-Studios, aber auch für Wohnzimmer geeignet
Am besten als Bundle mit zwei Dipol-Subs! -> siehe: Low End Kits
Spezifikation:
Input Level: +4dBu (konfigurierbar) @ Zin=30kOhm
Output Level: +4dBu (+10dB Headroom) @ Zout=50Ohm
Regelbereich: -60dB bis +0dB (Skalen-Endwerte konfigurierbar: -90dB/+20dB)
Betriebstemperatur: -20 bis +40°C
Netzspannung: 230V~/50Hz
OHNE DSP:
Frequency Response @ 10Hz-60kHz: +-0.05dB
Noise Floor @ +0dB Gain/10Hz-60kHz: <90bBu(rms)
THD+N(rel) @ +4dBu Signal/10Hz-60kHz: <102dBr
MIT DSP:
Frequency Response @ 22Hz-22kHz: +-0.25dB
Noise Floor @ +0dB Gain/22Hz-22kHz: <83dBu(rms)
THD+N(rel) @ +4dBu Signal/22Hz-22kHz: <96dBr
Lieferumfang
1x DSPMONK + Netzteil/extern
1x miniDSP DDRC24 (modifiziert & integriert) inklusive DIRAC Live-Lizenz
1x UMIK-1 (USB-Messmikrofon mit Kalibrierungs-File)
Varianten / Einführungspreise
| Variante | Beschreibung | Preis (excl. 20% USt) |
| DSPMONK 43-SUB | 4 St.Inputs, 3 Speaker-Outputs, St.Subwoofer-Out, DIRAC-Live, UMIK-1 Messmikrofon | a.A. |
| DSPMONK 13-SUB | 1 St.Input, 3 Speaker-Outputs, St.Subwoofer-Out, DIRAC-Live, UMIK-1 Messmikrofon | a.A. |
| DSPMONK 11 | 1 St.Input, 1 Stereo-Output, DIRAC-Live, UMIK-1 Messmikrofon | a.A. |
| MONK 44 | 4 St.Inputs, 4 Speaker-Outputs, Ohne DSP/UMIK-1 | a.A. |
| MONK 14 | 1 St.Input, 4 Speaker-Outputs, Ohne DSP/UMIK-1 | a.A. |

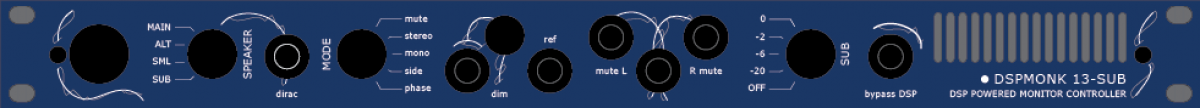

| Option: Rack-Version | 1HE / (2HE) | a.A. |

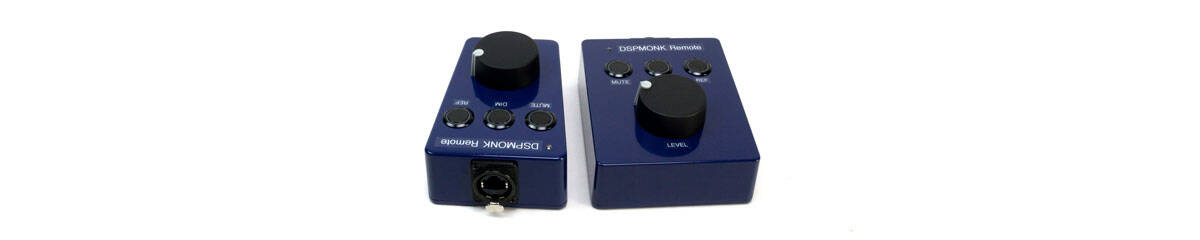

| Option: Rack-Version + Remote | 1HE / (2HE) + Remote | a.A. |
| Option: Custom-Panel-Design | Custom Farbe/Grafik/Logo usw… | a.A. |
| Option: Volume-Drehschalter | 12pos-Drehschalter statt Vol-Poti | a.A. |
| Option: diverse Modifikationen | Auswahl und Anordnung von Bedienelementen, mögliche Funktionserweiterungen, usw… | a.A. |
| Bushgetta OpenBSub S / Passiv | Dipol-Subwoofer / 2x 10″ / 180W(rms) – Klangzone | a.A. |
| Bushgetta OpenBSub S / Aktiv | Dipol-Subwoofer / 2x 10″ / 180W(rms) + 250W(rms) Hypex Ncore Amp – Klangzone | a.A. |
| Low-End-Kit10 | DSPMONK 13-SUB, 2x Bushgetta OpenBSub S / Aktiv | a.A. |
| Bushgetta OpenBSub XL / Passiv | Dipol-Subwoofer / 1x 18″ / 300W(rms) – Klangzone | a.A. |
| Bushgetta OpenBSub XL / Aktiv | Dipol-Subwoofer / 1x 18″ / 300W(rms) + Hypex Ncore Amp – Klangzone | a.A. |
| Low-End-Kit18 | DSPMONK 13-SUB, 2x Bushgetta OpenBSub XL / Aktiv | a.A. |
| Verkabelung/Montage | vor Ort im Raum Wien | a.A. |
| Konfiguration | Systemschulung/DSP-Konfiguration, Akustik-Messung/DIRAC – Klangzone | a.A. |

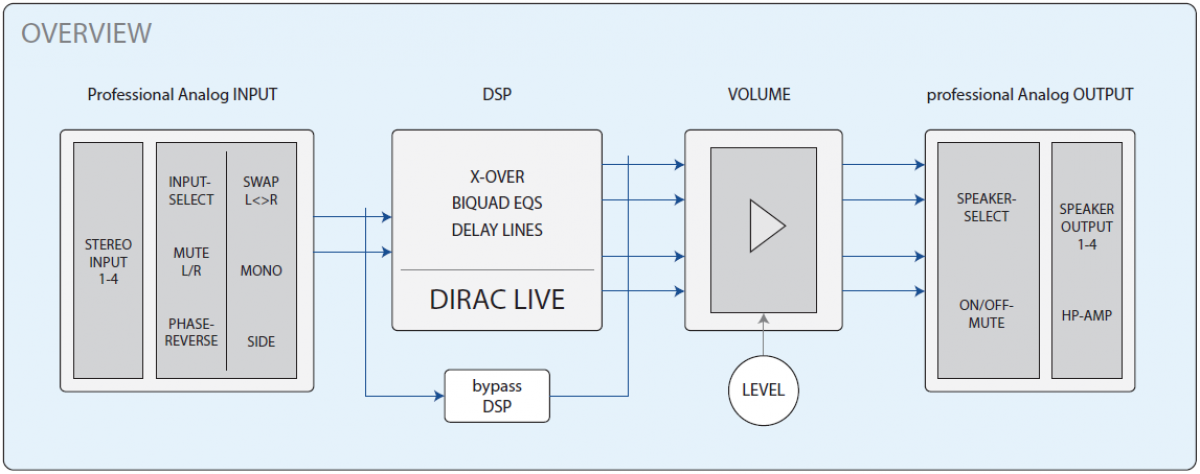

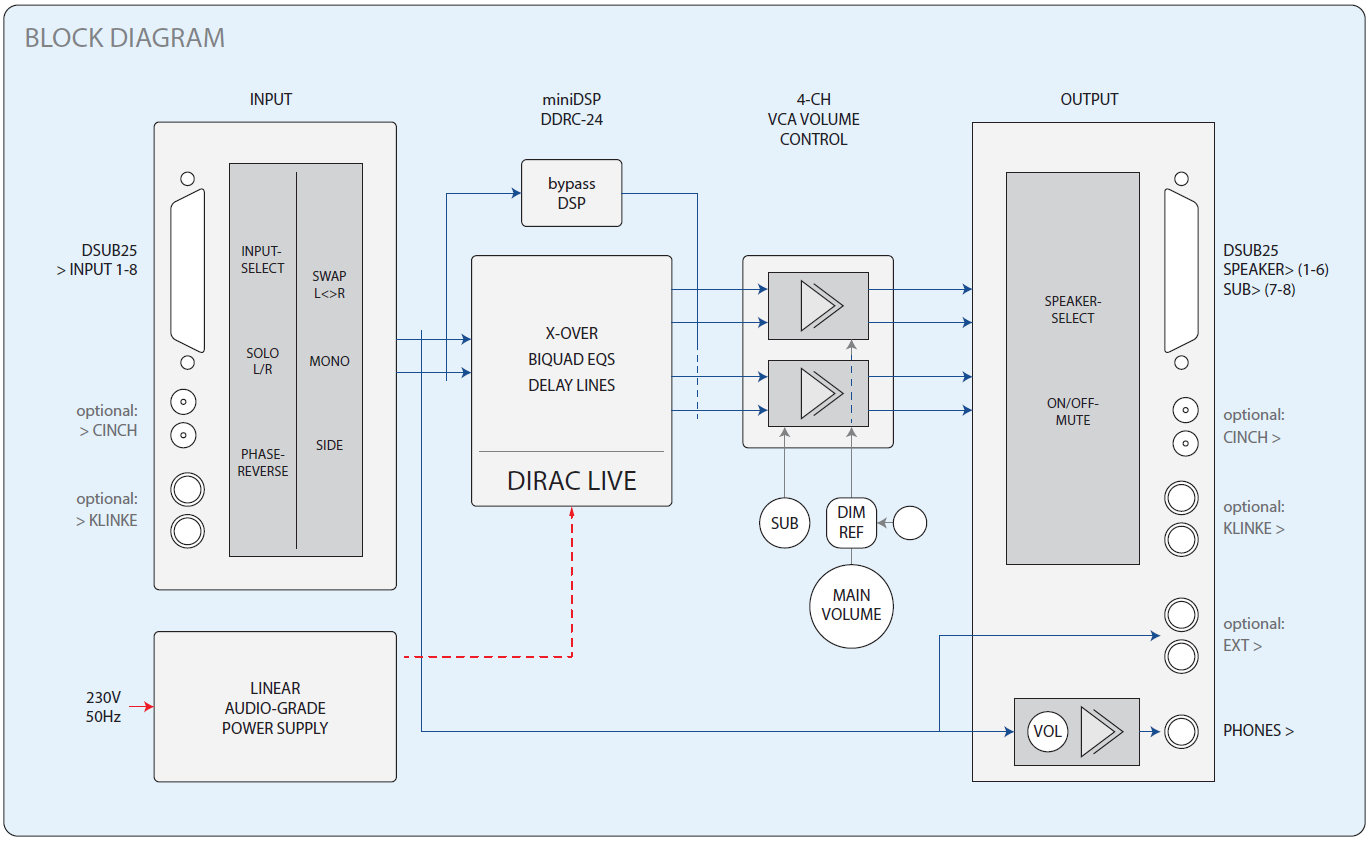

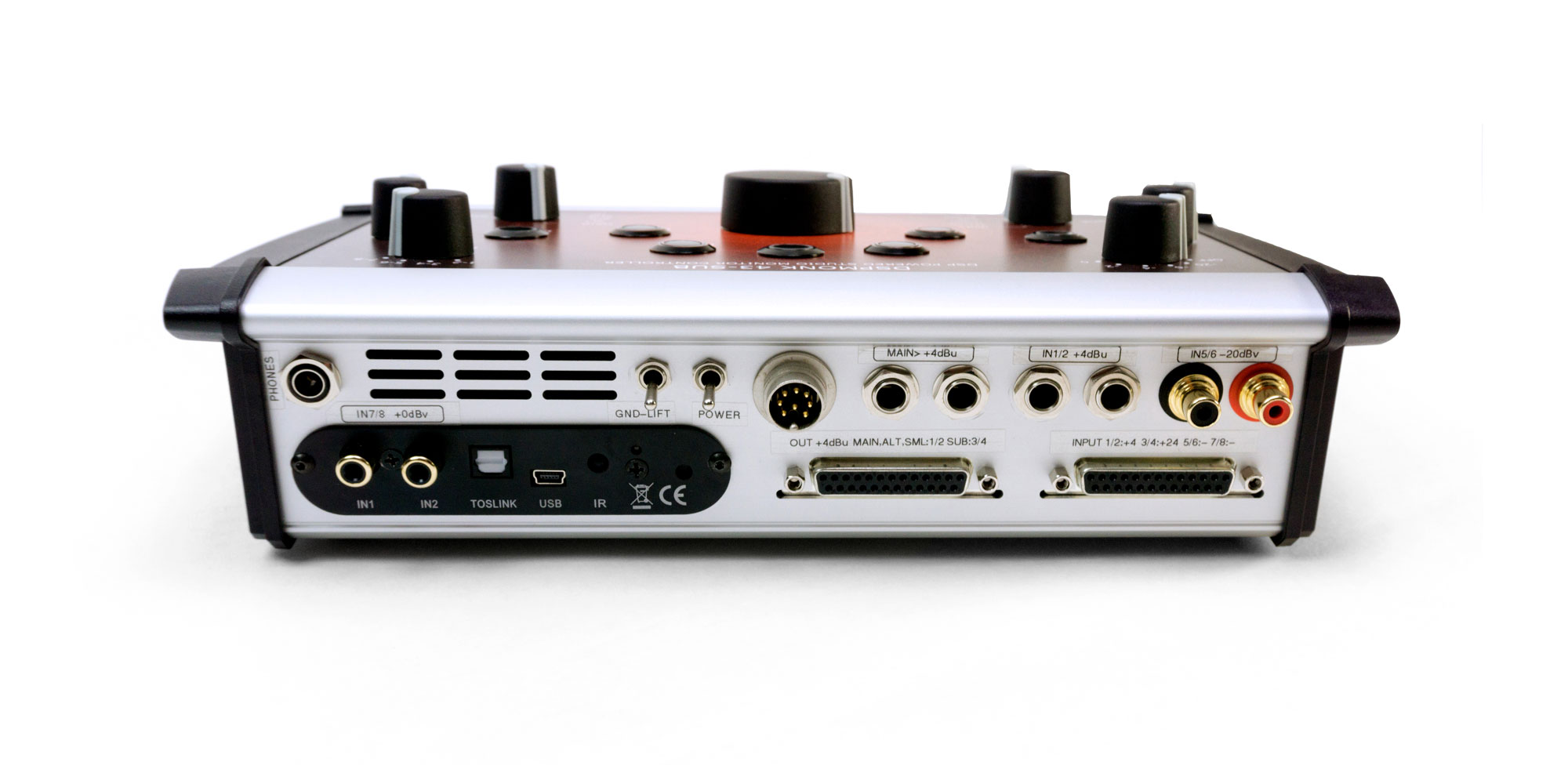

Info / Grafiken / Fotos
